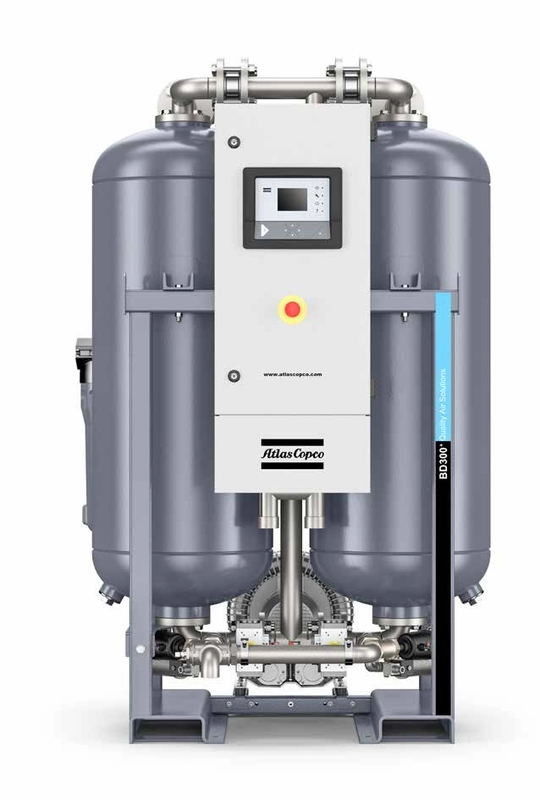

Dwuwieżowy dekadencki osuszacz powietrza BD 100+-300+ Stop aluminium Bez ogrzewania

OSUSZACZE POWIETRZA ATLAS COPCO BD 100+-300+ UZDATNIANIE POWIETRZA

Jak działają osuszacze adsorpcyjne?
Osuszacze adsorpcyjne składają się z dwóch wież wypełnionych osuszaczem.Wilgotne sprężone powietrze przechodzi bezpośrednio przez substancję, która adsorbuje wilgoć.Osuszacz ma skończoną zdolność adsorpcji, zanim będzie musiał zostać wysuszony.Stąd pomysł na bliźniaczą wieżę.Podczas gdy jedna wieża osusza powietrze, druga jest regenerowana.

Firma Atlas Copco oferuje dwa typy osuszaczy adsorpcyjnych, serię BD+ osuszaczy z dmuchawą (zero) oraz serię CD(+) osuszaczy adsorpcyjnych bez ogrzewania.Różnica polega na procesie ich regeneracji.

1. Suszenie
Wilgotne sprężone powietrze przepływa w górę przez adsorbent od dołu do góry (1).

2. Regeneracja
Suszarki adsorpcyjne bez ogrzewania – CD+:
Suche powietrze z wylotu wieży suszącej jest rozprężane do ciśnienia atmosferycznego i przepuszczane przez nasycony środek osuszający, wypychając zaadsorbowaną wilgoć (2 i 4).
Po desorpcji zawór wydmuchowy jest zamykany, a naczynie ponownie zwiększa się ciśnienie.

Osuszacze adsorpcyjne z dmuchawą (zero) – BD+:
Dmuchawa (5) pobiera powietrze z otoczenia i przedmuchuje je przez nagrzewnicę zewnętrzną (6).Ogrzane powietrze jest następnie przepuszczane przez nasycony środek osuszający (2), wypychając zaadsorbowaną wilgoć na zewnątrz.

3. Chłodzenie (BD+)
BD+ z oczyszczaniem:
Po fazie ogrzewania desykant jest schładzany przez rozprężanie suchego sprężonego powietrza z wylotu naczynia adsorbującego nad
gorąca reaktywowana wieża.

BD+ z zerowym oczyszczaniem:
Po fazie nagrzewania dmuchawa zasysa powietrze z otoczenia i przepuszcza je przez reaktywowaną wieżę od dołu do góry.

4. Przełączanie
Po regeneracji suszenie przełącza się z wieży nasyconej na wieżę zregenerowaną (3).

BD 100+-300+
Najwyższa wydajność i opłacalność

1 Wysokiej jakości środek osuszający

• Osuszający żel krzemionkowy o wysokiej adsorpcji wymaga mniej energii reaktywacji niż inne środki osuszające.
• Dwuwarstwowe złoże pochłaniające wilgoć z wodoodporną warstwą dolną chroni wydajną warstwę wierzchnią.
• Ciśnieniowy punkt rosy -40°C/-40°F w standardzie (-70°C/-100°F opcjonalnie).
• Do 30% więcej środka pochłaniającego wilgoć, aby zapewnić stałą wydajność nawet w trudnych warunkach, takich jak wysokie temperatury i chwilowe przeciążenia.

2 zawory ze stali nierdzewnej
Wysokowydajne zawory motylkowe ze stali nierdzewnej z siłownikami zapewniają długą żywotność.

3 Grzałka o niskiej gęstości mocy
• Konstrukcja ze stali nierdzewnej wydłuża żywotność.
• Grzałka jest zainstalowana w izolowanej rurze w celu uzyskania energooszczędnej konfiguracji.
• Zbiorniki izolowane są dostępne jako opcja w celu dalszego zmniejszenia strat ciepła i zwiększenia ogólnej wydajności (standard w modelu -70°C/-100°F).

4 Rurociągi ocynkowane z połączeniami kołnierzowymi
• Orurowanie z kołnierzem upraszcza konserwację i minimalizuje ryzyko wycieków.
• Rozmiary rur są zoptymalizowane, aby zapewnić niski spadek ciśnienia i maksymalne oszczędności energii.

5 filtrów
• Filtr wstępny zapobiega zanieczyszczeniu olejem, wydłużając żywotność środka osuszającego.
• Filtr końcowy chroni siatkę powietrzną przed kurzem i zanieczyszczeniami sieci.
• Może być montowany bezpośrednio na wlocie i wylocie osuszacza w celu uzyskania niskiego spadku ciśnienia.
• Łatwy w montażu i konserwacji.Nie są wymagane żadne dodatkowe połączenia rurowe i filtrujące.

6 Zaawansowany system sterowania i monitorowania
• Zamontowany w obudowie IP54 dla łatwego okablowania i bezpieczeństwa.
• Monitoruje wszystkie parametry, aby zapewnić maksymalną niezawodność.

7 Przełączanie zależne od punktu rosy
• Monitorowanie rzeczywistego ciśnieniowego punktu rosy (higrometr).

• Ciśnieniowy punkt rosy (i alarm).
• Suszarka przełączy się na następną wieżę tylko wtedy, gdy osuszacz zostanie nasycony, co zmierzy czujnik punktu rosy.Podczas tego wydłużenia czasu cyklu osuszacz nie zużywa powietrza czyszczącego, co skutkuje znaczną redukcją zużycia energii.

8 Solidna i kompaktowa konstrukcja
• Standardowa rama, zawierająca otwory na widły i uchwyty do podnoszenia ułatwiające obsługę.
• Szerokie naczynia zapewniają niską prędkość powietrza i dłuższy czas kontaktu.
• Kołnierze łączące zbiorniki są zintegrowane z górną i dolną obudową, obniżając całkowitą wysokość jednostki.

Specyfikacja techniczna

Specyfikacja techniczna

Warunki referencyjne BD + : Dane dotyczące wydajności zgodnie z ISO 7183:2007.
Temperatura powietrza na wlocie do sprężarki: 35°C/100°F.
Wilgotność względna wlotu: 100%.
Warunki referencyjne BD + ZP (Zero Purge):
Dane dotyczące wydajności zgodnie z ISO 7183:2007.
Temperatura otoczenia: 25°C/77°F.
Wilgotność względna powietrza otoczenia: 60%
