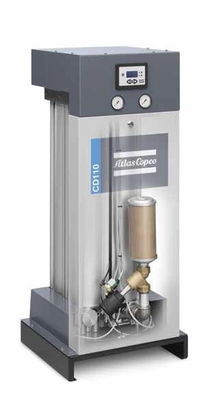

CD25-260 Podgrzewana suszarka osuszająca typu Multiscene z zaworami ze stali nierdzewnej

OSUSZACZE POWIETRZA ATLAS COPCO CD25-260 UZDATNIANIE POWIETRZA

Jak działają osuszacze adsorpcyjne?
Osuszacze adsorpcyjne składają się z dwóch wież wypełnionych osuszaczem.Wilgotne sprężone powietrze przechodzi bezpośrednio przez substancję, która adsorbuje wilgoć.Osuszacz ma skończoną zdolność adsorpcji, zanim będzie musiał zostać wysuszony.Stąd pomysł na bliźniaczą wieżę.Podczas gdy jedna wieża osusza powietrze, druga jest regenerowana.

Firma Atlas Copco oferuje dwa typy osuszaczy adsorpcyjnych, serię BD+ osuszaczy z dmuchawą (zero) oraz serię CD(+) osuszaczy adsorpcyjnych bez ogrzewania.Różnica polega na procesie ich regeneracji.

1. Suszenie
Wilgotne sprężone powietrze przepływa w górę przez adsorbent od dołu do góry (1).

2. Regeneracja
Suszarki adsorpcyjne bez ogrzewania – CD+:
Suche powietrze z wylotu wieży suszącej jest rozprężane do ciśnienia atmosferycznego i przepuszczane przez nasycony środek osuszający, wypychając zaadsorbowaną wilgoć (2 i 4).
Po desorpcji zawór wydmuchowy jest zamykany, a naczynie ponownie zwiększa się ciśnienie.

Osuszacze adsorpcyjne z dmuchawą (zero) – BD+:
Dmuchawa (5) pobiera powietrze z otoczenia i przedmuchuje je przez nagrzewnicę zewnętrzną (6).Ogrzane powietrze jest następnie przepuszczane przez nasycony środek osuszający (2), wypychając zaadsorbowaną wilgoć na zewnątrz.

3. Chłodzenie (BD+)
BD+ z oczyszczaniem:
Po fazie ogrzewania desykant jest schładzany przez rozprężanie suchego sprężonego powietrza z wylotu naczynia adsorbującego nad
gorąca reaktywowana wieża.

BD+ z zerowym oczyszczaniem:
Po fazie nagrzewania dmuchawa zasysa powietrze z otoczenia i przepuszcza je przez reaktywowaną wieżę od dołu do góry.

4. Przełączanie
Po regeneracji suszenie przełącza się z wieży nasyconej na wieżę zregenerowaną (3).

CD 25-260 Konkurencyjna inwestycja i doskonała niezawodność

1, niezawodne działanie
Zaprojektowane do niezawodnego działania przy ciągłej pracy przy 100% przepływie powietrza, podczas gdy większość suszarek dostępnych na rynku jest zbudowana do pracy tylko przy 70% do 80%.Obejmuje to stały ciśnieniowy punkt rosy -20°C/-5°F lub -40°C/-40°F w standardzie.Ciśnieniowy punkt rosy można również dostosować do zmian sezonowych lub zastosowań.

2, Unikalna konstrukcja kolektora/zaworu
• Duża średnica rur minimalizuje spadek ciśnienia, zapewniając zaawansowane oszczędności energii.
• Elektronicznie sterowany zawór 3/2 zmniejsza ryzyko awarii i zapewnia niezawodną kontrolę podczas wahań przepływu powietrza.Dzięki tej nowej konstrukcji przełączanie statków działa niezawodnie nawet w trudnych warunkach.

• Otwory serwisowe zapewniają łatwą obsługę ruchomych części układu zaworowego.
• Inteligentna konstrukcja filtra siatkowego minimalizuje spadek ciśnienia, czas regeneracji i zużycie energii.Technologia „swirl” zapewnia optymalną dystrybucję strumienia powietrza i zmniejsza zużycie środka osuszającego.

3,Zaawansowany system sterowania i monitoringu

• 4-wierszowy wyświetlacz w 23 językach.
• Alarmy serwisowe i przekaźnik alarmu ogólnego.
• Monitoruje wszystkie parametry, aby zapewnić maksymalną niezawodność.
• Umożliwia synchronizację ze sprężarką, włączanie/wyłączanie, gdy sprężarka to robi.
• Wskazania serwisowe (4000, 8000 i 40 000 godzin) i ostrzeżenia.
• Opcjonalny czujnik ciśnieniowego punktu rosy do przełączania w zależności od punktu rosy.

4, Przyjazny w obsłudze i konserwacji
• Woreczki pochłaniające wilgoć umożliwiają szybką wymianę bez rozlewania adsorbentu.
• Sprężyna zakrywa worki, aby zapobiec uszkodzeniu przez przesuwanie się osuszacza w wyniku pulsacji ciśnienia.5 Dołączone filtry
• Trwały filtr wstępny PD zapobiega zanieczyszczeniu olejem, wydłużając żywotność środka osuszającego i jest dołączony do instalacji w rurach powietrznych.
• Filtr końcowy DDp chroni siatkę powietrzną przed pyłem osuszającym i zanieczyszczeniem sieci i jest dołączony do instalacji w rurach powietrznych.
• Do zainstalowania w rurociągu powietrznym.
• Łatwy w montażu i konserwacji.

6, Zestaw do czyszczenia dysz
Zapewnia elastyczność w optymalizacji ciśnienia regeneracji w celu uzyskania najniższego zużycia powietrza oczyszczającego.Standard to 7 barów;Dysze 4 i 10-barowe są dostarczane jako oddzielne części.

7, Zaawansowane opcje
• Czujnik ciśnieniowego punktu rosy wymagany do przełączania zależnego od punktu rosy.

• Zestaw do montażu ściennego.

Specyfikacja techniczna

Warunki referencyjne BD + : Dane dotyczące wydajności zgodnie z ISO 7183:2007.
Temperatura powietrza na wlocie do sprężarki: 35°C/100°F.
Wilgotność względna wlotu: 100%.
Warunki referencyjne BD + ZP (Zero Purge):
Dane dotyczące wydajności zgodnie z ISO 7183:2007.
Temperatura otoczenia: 25°C/77°F.
Wilgotność względna powietrza otoczenia: 60%
